28.OSPF - NSSA

OSPF NSSA

NSSA는 [일반 Stub] + [ASBR] 을 허용 한다.

ASBR을 허용하냐 안하냐에 따라 NSSA인지 Stub인지를 구분하여 설정하면 된다.

• ASBR이 포함된 AREA을 일반 스텁으로 지정하면 루프가 발생한다.
• NSSA는 ASBR이 포함된 네트워크도 루프없이 스텁 네트워크로 지정할 수 있다.
•

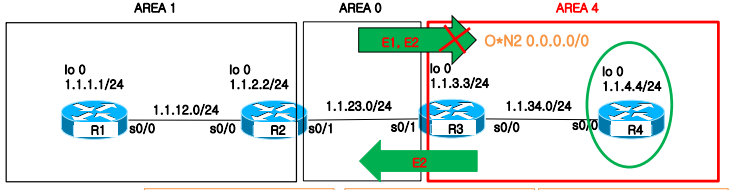

그림 1

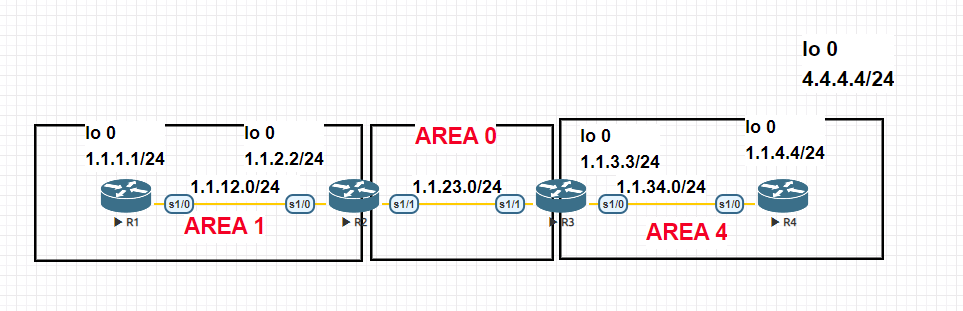

R2 와 R3,R4에 루프백을 생성해서 테스트 해보자

<R2>

int lo 1

ip add 2.2.2.2 255.255.255.0

router ospf 1

redistribute connected subnet

<R3>

int lo 1

ip add 3.3.3.3 255.255.255.0

router ospf 1

redistribute connected subnet

<R4>

int lo 1

ip add 4.4.4.4 255.255.255.0

router ospf 1

redistribute connected subnet

<R3>

R3(config)# router ospf 1
R3(config-router)# area 4 nssa default-information-originate

<R4>

R4(config)# router ospf 1
R4(config-router)# area 4 nssa

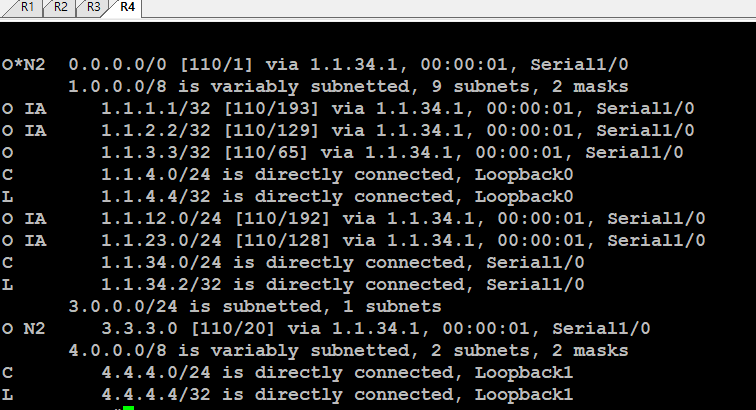

#show ip route

O*N2 =>재분배로 들어오는 것만 0.0.0.0으로 들어오게된다.

R2와R3에서 재분배 해준 2.2.2.2대는 O*N2 0.0.0.0으로 area4에 들어오게되고, 바로 옆의 라우터인  R3의 재분배된 3.3.3.3은 N2로 들어오게된다.

*O N2 => 고정 코스트 값을 가지는  NSSA 외부경로

*O N1=>  변동 코스트 값을 가지는 NSSA 외부경로

*O IA => 다른 에어리어에 소속된 경로



OSPF 완전 NSSA

[ASBR에서 설정]
router ospf [number]
area [area number] nssa no-summary

[ABR/IR]
router ospf [number]
area [area number] nssa

NSSA는 [일반 Stub] + [ASBR] 을 허용 한다.

ASBR을 허용하냐 안하냐에 따라 NSSA인지 Stub인지를 구분하여 설정하면 된다.

• ASBR이 포함된 AREA을 일반 스텁으로 지정하면 루프가 발생한다.
• NSSA는 ASBR이 포함된 네트워크도 루프없이 스텁 네트워크로 지정할 수 있다.

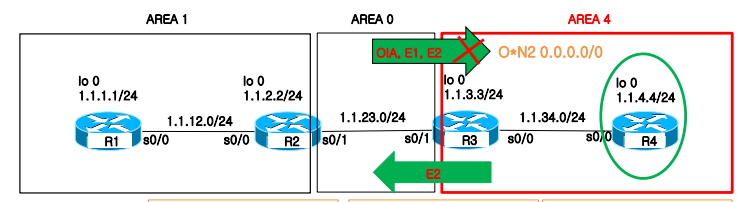

그림 1

<R3>

R3(config)# router ospf 1
R3(config-router)# area 4 nssa no-summary

<R4>

R4(config)# router ospf 1
R4(config-router)# area 4 nssa

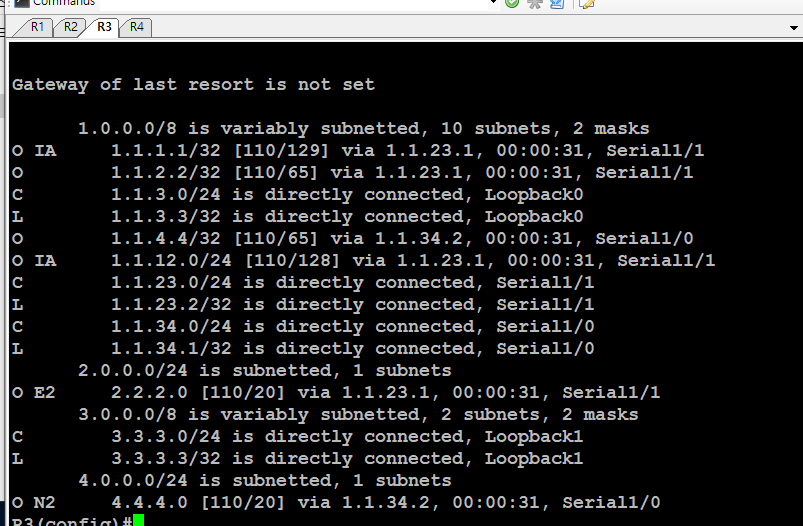

R3 #show ip route

R3 에서는 축약되지 않고 모든 정보들이 들어오고 있다.

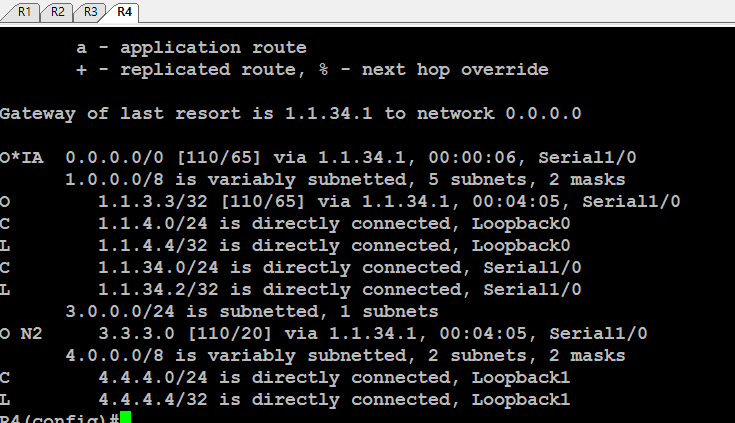

R4에는 연결된 주소 이외의 다른  area, redistribution된 OIA, E1,E2모두 O*IA로 라우팅되어진다.

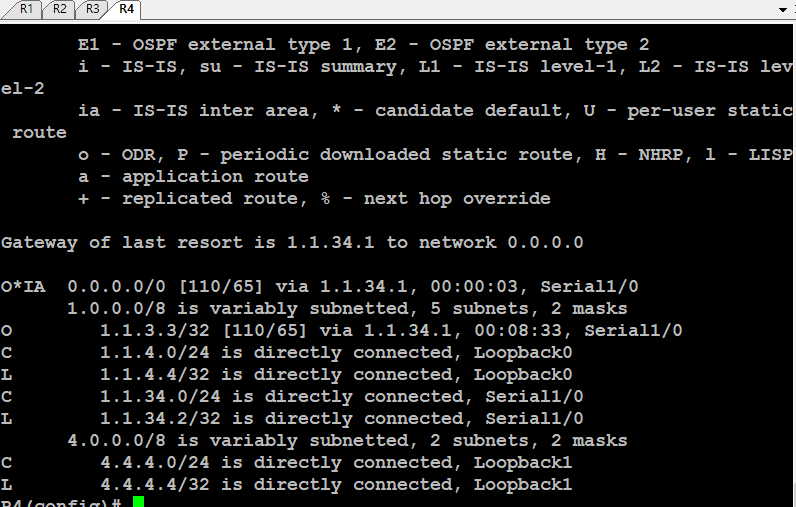

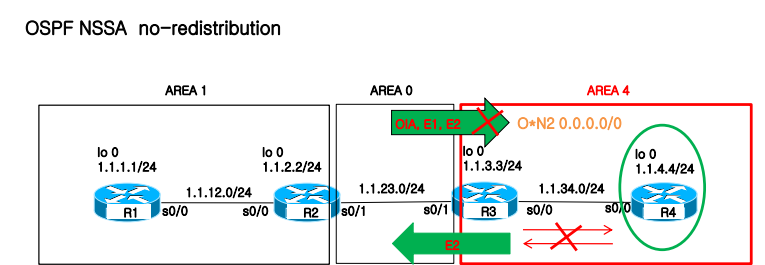

OSPF NSSA no-redistribution

<R3>

R3(config)# router ospf 1
R3(config-router)# area 4 nssa no-summary
R3(config-router)# area 4 nssa no-redistribution

<R4>

R4(config)# router ospf 1
R4(config-router)# area 4 nssa

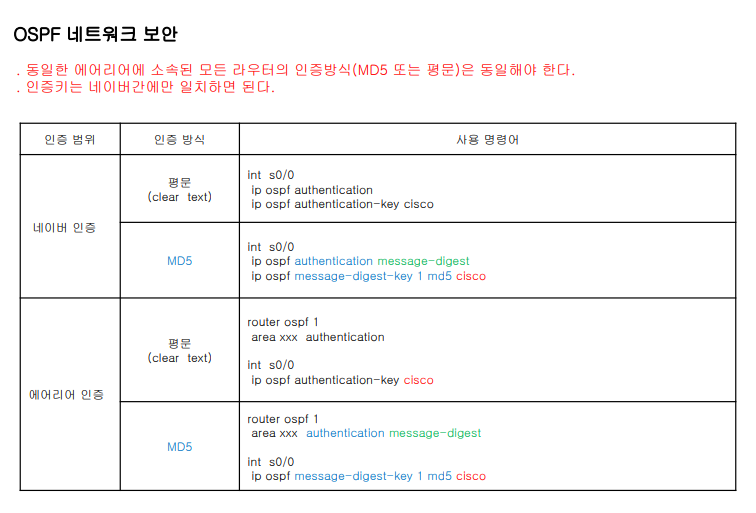

<OSPF 보안>
