9.Supernetting 슈퍼넷팅

Supnetting 이란 ?

=Aggregation = Summarization = 축약

⇒ 네트워크 정보를 요약하여 라우팅 테이블의 크기 축소 및 라우터 수를 줄이는 IP관리 기법

방법은 2가지 있습니다.

1. 축약하지 않고 ip를 지정해 준 후 다른 라우터에서 축약된 ip route 로 불러주는 방법
2. 미리 게이트웨이와 서브넷 마스크로 축약된 주소를 입력하여 사용하는 방법

1번에서 리눅스 서버에 각각 입력해줍니다.

192.168.10(00001010).1 255.255.255.0 192.168.10.254

192.168.20(00010100).1 255.255.255.0 192.168.20.254

192.168.30.(00001110).1 255.255.255.0 192.168.30.254



R1 에서 int e0/0

ip add 192.168.10.254 255.255.255.0

ip add 192.168.20.254 255.255.255.0 secondary

ip add 192.168.30.254 255.255.255.0 secondary

192.168.10(00001010).1

192.168.20(00010100).1

192.168.30.(00001110).1

※축약하기 위해 서브넷 마스크를 구하기위해서 AND연산을 사용합니다.

AND연산

0 0 = 1 (참)

1 1 = 1 (참)

0 1 = 0(거짓)

1 0 = 0(거짓)

⇒ 255.255.11100000.0 = 255.255.224.0

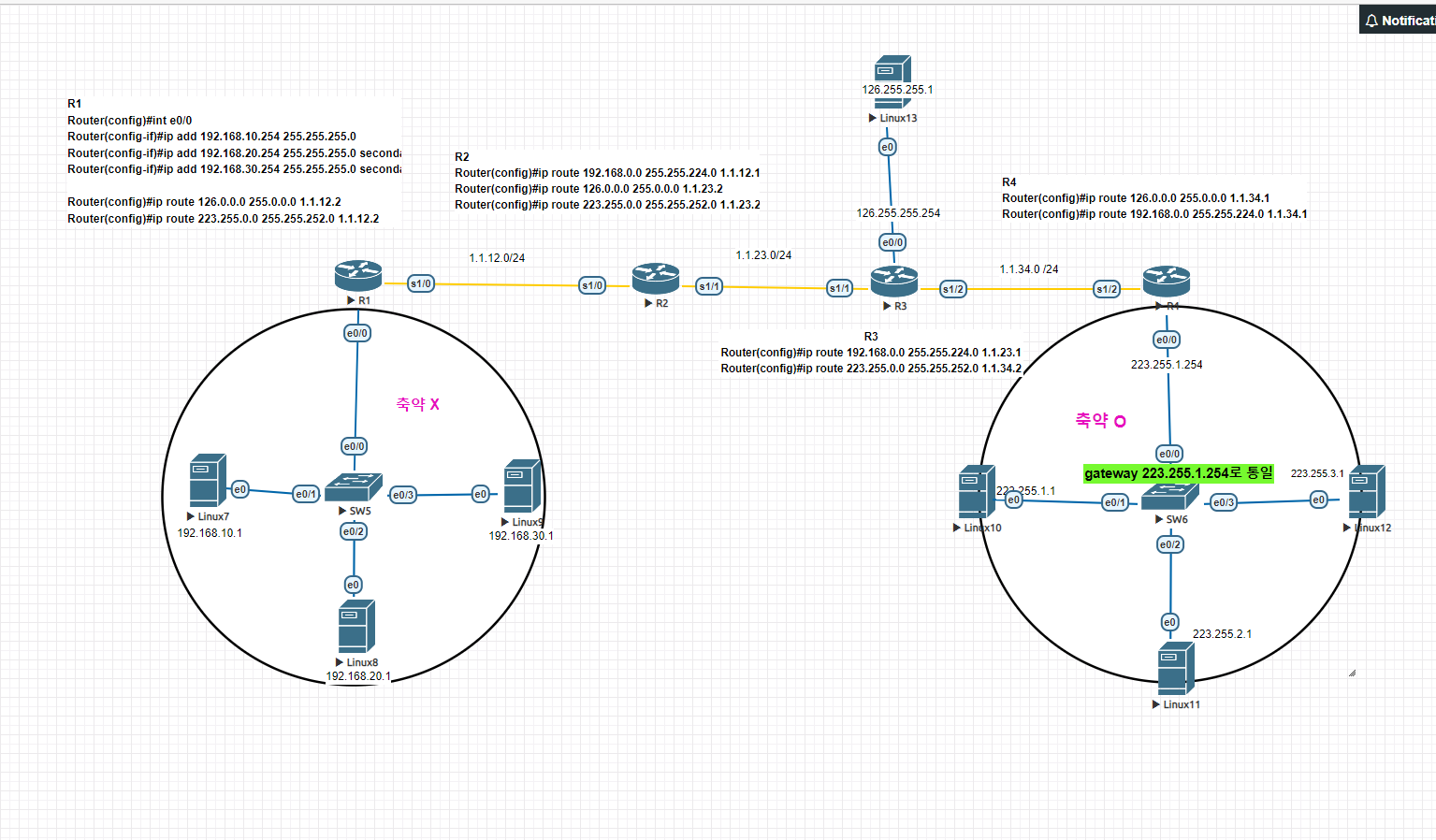

R2에서 Linux 7 ~9 의 ip를 축약해서 적어줍니다.

ip route 192.168.0.0 255.255.224.0 1.1.12.1

ip route 126.0.0.0 255.0.0.0 1.1.23.2

ip route 223.255.0.0 255.255.252.0 1.1.23.2



R4와 가까운 리눅스 서버들은 아이피주소는 다르지만 게이트웨이와 서브넷을 통일시켜서 축약시켜줍니다.

223.255.1.1(00000001).

223.255.2.1(00000010).

223.255.3.1(00000011).

서브넷 주소는 255.255.11111100.00000000 = 255.255.252.0

네트워크 주소는 223.255.0.0 브로드캐스트 주소는 223.255.3.255 의 대역대에 포함됩니다.

축약된 주소로 라우팅 해줄때는

ip route 223.255.0.0 255.255.252.0 [경유지 주소]

로 라우팅 해줄 수 있습니다.
