5.Router-Dynamic routing (OSPF)

ospf protocol

• administrative Distance : 110
• matrix : Cost
• code : O(같은 area ), OIA(다른 area) , E1/E2/N1/N2(재분배)
• Update : 순간 (빠르다)

매트릭 값은 작은것이 좋다.

ospf는 area로 구분가능하다

area가 1개이면 어떤 area를 지정해도 상관없다.

AD값 metric값(거리값)

**AD(administratative distance) = 관리자 거리값 = 라우터와 라우터의 거리값 ** Metric = 거리값 = 증감을 한다. = 증가하면 거리가 멀다./감소하면 거리가 가깝다. => 작아야 빠른것, 가까운것

==> 여러가지 라우터 프로토콜중 가장 작은 매트릭값을 가진것이 우선순위가된다.

<area 규칙>

area 가 1개 이상인 경우에는 반드시 area 0 가 있어야 한다.

area 0은 0 이외의 모든 area와 접점이 있어야 한다.

area 0을 제외한 area는 0과 물리적으로 붙어있어야 한다.

area0은 모든 area의 교집합 부분이다.

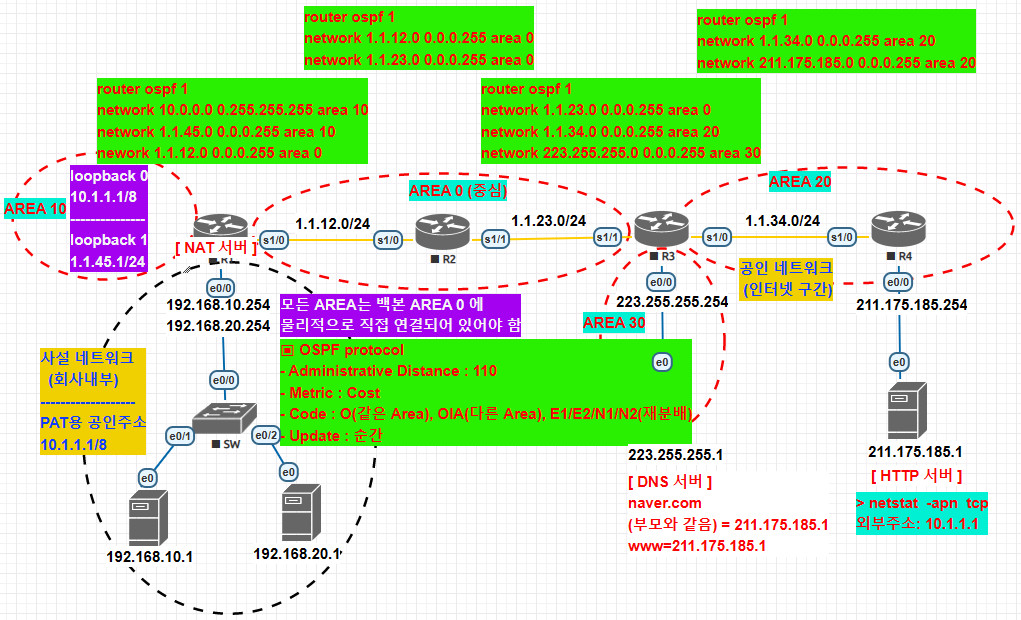

R1
router ospf 1
network 10.0.0.0 0.255.255.255 area 10
network 1.1.45.0 0.0.0.255 area 10
network 1.1.12.0 0.0.0.255 area 0

R2
router ospf 1
network 1.1.12.0 0.0.0.255 area 0
network 1.1.23.0 0.0.0.255 area 0

R3
router ospf 1
network 1.1.23.0 0.0.0.255 area 0
network 1.1.34.0 0.0.0.255 area 20
network 223.255.255.0 0.0.0.255 area 30

R4
router ospf 1
network 1.1.34.0 0.0.0.255 area 20
network 211.175.185.0 0.0.0.255 area 20

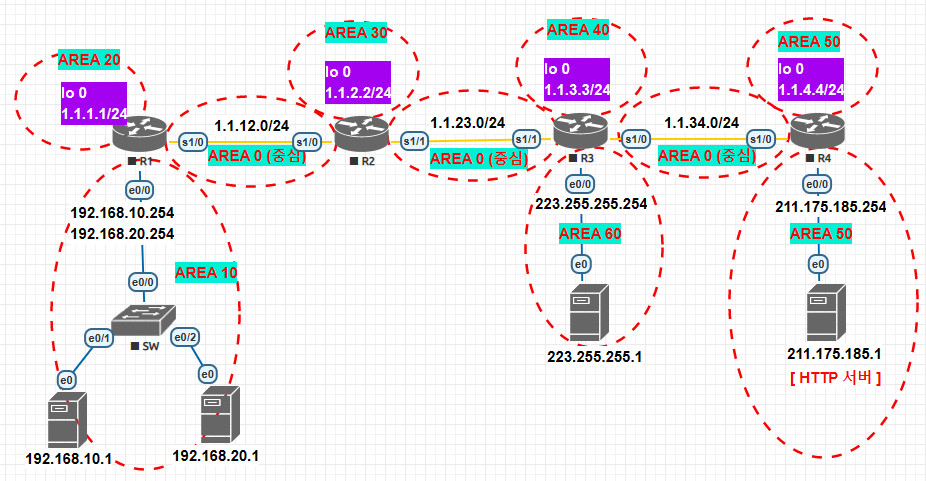

< area나누기>

R1
router ospf 1
network 192.168.10.0 0.0.0.255 area 10
network 192.168.20.0 0.0.0.255 area 10
network 1.1.1.0 0.0.0.255 area 20
network 1.1.12.0 0.0.0.255 area 0

R2
router ospf 1
network 1.1.12.0 0.0.0.255 area 0
network 1.1.2.0 0.0.0.255 area 0
network 1.1.23.0 0.0.0.255 area 0

R3
router ospf 1
network 1.1.23.0 0.0.0.255 area 0
network 1.1.3.0 0.0.0.255 area 30
network 1.1.34.0 0.0.0.255 area 0
network 223.255.255.0 0.0.0.255 area 40

R4
router ospf 1
network 1.1.4.0 0.0.0.255 area 50
network  1.1.34.0 0.0.0.255 area 0
network  211.175.185.0 0.0.0.255 area 60

ospf에서 루프백은 /32로 넘어간다.
