2. Route - static Routing

라우터란?

— 간단히 설명하면 경로, 경로 만들기, 지도만드는 장치 라고 이야기 할 수 있습니다.

— 둘 혹은 그 이상의 네트워크와 네트워크 간 데이터 전송을 위해 최적 경로를 설정해주며 데이터를 해당 경로를 따라 한 통신망에서 다른 통신망으로 통신할 수 있도록 해주는 장치입니다. 그 통신하는 과정을 ‘라우팅’ 이라고 합니다.

— OSI 7 계층의 L3 네트워크 계층에 속해있습니다.

— 라우팅 종류로는 정적 라우팅(statci Routing) 와 디폴트 라우터(Default Routing), 동적라우팅(dynamic Routing)로 나뉩니다.

— 라우팅 프로토콜의 종류로는 RIP(v1,v2), IGRP,OSPF,EIGRP,등 이 있습니다.

우선 정적 라우팅 부터 알아보도록 하겠습니다.

정적 라우팅(static routing)이란?

• 네트워크 관리자가 수동으로 직접 목적지별로 지정해주는 경로를 의미
• 스태틱 라우팅 프로토콜을 외부 네트워크와 연결되는 경로가 하나뿐인 스텁 네트워크에서 많이 사용한다

정적 라우팅의 장점

• 라우팅 테이블을 교환 및 업데이트 안하기 때문에 라우터들 간에 대역폭을 낭비하는 일은 없다.
• 보안성이 있다.
• 운영자가 경로를 직접 입력하기 때문에 라우터는 머리를 쓰지 않아 cpu 부하가 없다.

정적 라우팅의 단점

• 한 네트워크에 회선이 추가될 경우 추가된 경로를 설정해야 한다.
• 동적 라우팅과는 달리 회선에 문제가 생겨도 다른 길을 동적으로 찾지 못하고 계속 불능이 된다.
• 라우터가 어떻게 연결되어 있는지를 알아야 한다.

▣ Subnet Mask : IP 주소의 네트워크 주소자리(1)와 호스트 주소 자리(0)를 구분해 주는 역할

※ip 라우터를 입력 하는 방법

---

        static routing명령어 : ip route [목적지 ip 주소] [목적지 넷마스크] [ 연결된 라우터 ip주소]
        default routing 명령어 : ip route 0.0.0.0 0.0.0.0 [연결된 라우터 ip주소]

---

라우터의 지도를 만들기 위해선 일단 바로 연결된 선 이외에 다른 장치를 거쳐오는 것에 대해서는 모두 라우팅 해주어야 합니다.



위의 그림을 예시로 설명하겠습니다.

만약 R1에서 연결된 e0/0, s1/0을 제외한 연결된 주소들은 지도를 만들어 주어야 합니다.

그 주소들이 들어오는 창구는 s1/0과 연결된 주소 1.1.1.2로 모든 주소가 들어오게 됩니다.

그것에 대한 명령어를 입력해 주셔야 합니다.

R1—> <2.0.0.0대의 주소가 1.1.1.2를 통해서 연결되는 것을 의미합니다>

• ip route 192.168.20.0 255.255.255.0 1.1.1.2
• ip route 192.168.40.0 255.255.255.0 1.1.1.2
• ip route 192.168.30.0 255.255.255.0 1.1.1.2
• ip route 3.0.0.0 255.0.0.0. 1.1.1.2
• ip route 2.0.0.0 255.0.0.0 1.1.1.2

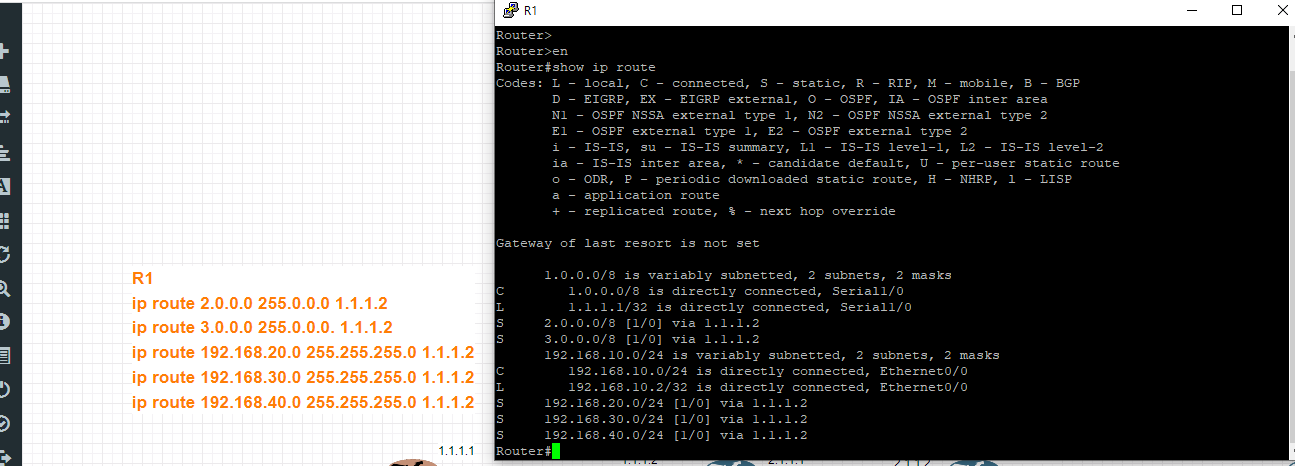

입력하고 확인하기 위해 # show ip route 를 입력해봅니다.

c: 직접 라우터에 연결된 장치를 의미합니다.

L : 라우터의 주소를 의미합니다.

S : 라우터에 연결된 ip들의 주소를 나타냅니다.

S* : default network 주소를 의미합니다.

이렇게 지도를 만들어주면 어디서든 ping으로 확인하여도 연결되어집니다.



<Looping>

루핑 라우터에 하나의 ip가 사라진 경우 이미 통신된 다른 라우터에서 그 빈자리를 채우기 위해 역광고한다.

만약 R1에서 router에 ip route 0.0.0.0 0.0.0.0 1.1.1.2를 적고, R2에도ip route 0.0.0.0 0.0.0.0 1.1.1.1 만 적었다면 계속 왔다 갔다 만을 반복하는 루프가 형성되어 버립니다.

이런 루프가 형성되면 다른 곳으로 데이터가 전송되지 않고 루프안에 갇히게 됩니다.

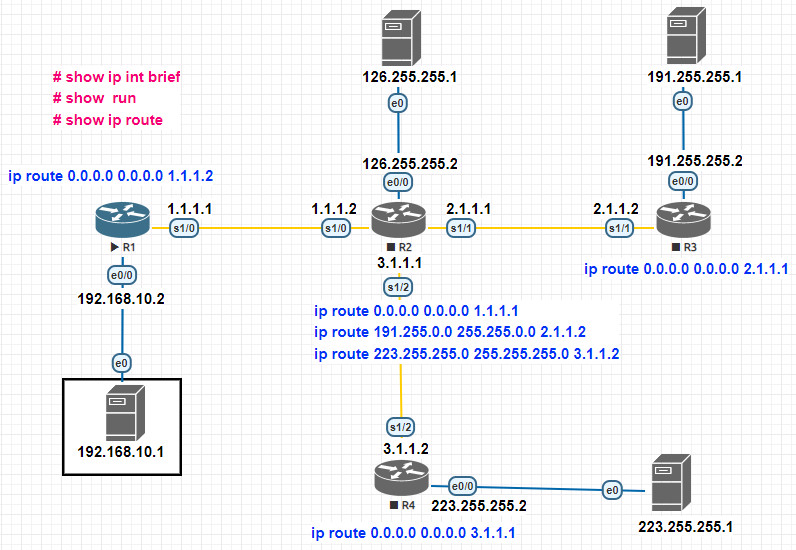

아래 이미지와 같이 R2에 다른 라우터의 주소도 적혀있다면 반복되는 현상이 사라지고 전달되게 됩니다.

※만약 목적지 주소가 정확하지 않다면
ip route 0.0.0.0 0.0.0.0 [next-hope의 주소] 로 라우팅 해줄 수 있습니다.
