36.PBR(Policy Based Routing)

PBR(Policy Based Routing)

• PBR이란 루트맵을 이용하여 특정 조건에 해당되는 패킷을 라우팅 테이블과 상관없이 관리자가 원하는 곳 으로 전송시키는 기능을 말한다.
• 루트맵에서 정의하는 범주에 속하지 않는 패킷은 라우팅 테이블에 따라 전송된다

(config-route-map)# set ?

• default interface : 라우팅 테이블에 없는 패킷을 전송할 인터페이스를 지정한다.
• ip default next-hop : 라우팅 테이블에 없는 패킷을 전송할 넥스트 홉 IP주소를 지정한다.
• interface : 목적지가 match 명령어에 의해서 지정된 패킷을 전송할 출력 인터페이스를 지정한다.
• ip next-hop : 목적지가 match명령어에 의해서 지정된 패킷을 전송할 넥스트 홉 IP 주소를 지정한다.(★

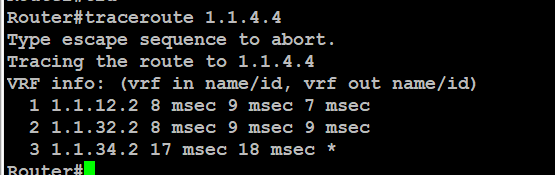

=> 기본 상태



<route-map 설정하기>

ip access-list extended R14
 permit ip host 1.1.12.1 host 1.1.4.4
!
!
route-map PBR14 permit 10
 match ip address R14
 set ip next-hop 1.1.23.2

interface Serial1/0
 ip address 1.1.12.2 255.255.255.0
 ip policy route-map PBR14

interface에 route-map 조건을 걸어주게되면

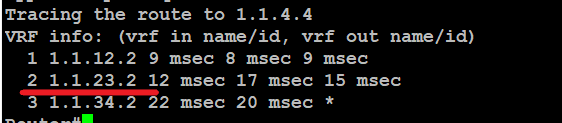

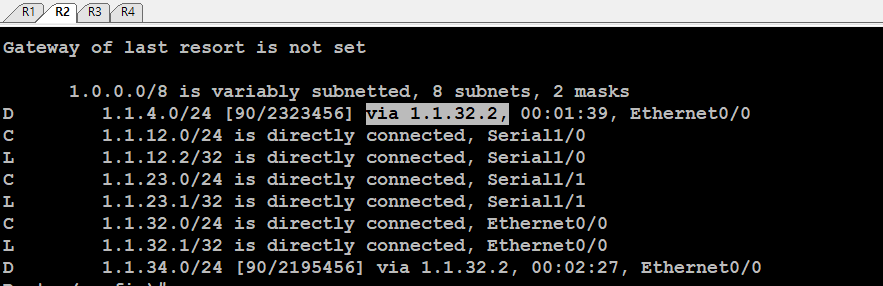

[ R2에서 라우팅 테이블에는 변화가 없지만 , 가능 방향을 추적해볼 때, 1.1.23.2의 경로로 지나가는 것을 확인해 볼 수 있습니다.]



(config-route-map)# set ?

- default interface : 라우팅 테이블에 없는 패킷을 전송할 인터페이스를 지정한다.

- ip default next-hop : 라우팅 테이블에 없는 패킷을 전송할 넥스트 홉 IP주소를 지정한다.

- interface : 목적지가 match 명령어에 의해서 지정된 패킷을 전송할 출력 인터페이스를 지정한다.

- ip next-hop : 목적지가 match명령어에 의해서 지정된 패킷을 전송할 넥스트 홉 IP 주소를 지정한다.(★)
