[ Server ] 하드디스크

 디스크의 종류



IDE

흔히 과거에 사용하던 방식이 모두 IDE 방식이다.



병렬방식이고 1개의 채널에 2개씩의 장치를 연결할 수 있다. 마스터, 슬레이브 개념도 IDE기기에서 나온 것 이다.



SCSI

서버용, 워크스테이션용으로 사용되던 방식이다.



IDE방식으로는 컨트롤 할 수있는 데이터의 처리 속도의 한계가 있는 부분을 해소 했으며, 고급 저장 장치(10,000rpm / 15,000rpm)의 데이터 처리 품질과 안정성에 집중했고 RAID기능 등 여러가지 부가기능을 사용할 수 있게 한 방식이다.



다만, 고급 컨트롤러와 고급 기능 등을 사용하기 위해서 일반적으로 서버보드가 아닌 이 상 메인보드에서 SCSI를 지원하는 경우는 없으며, 아답텍 컨트롤러와 같이 별도의 컨트 롤러가 필요하다





SATA

IDE방식에서는 늘어날 수 있는 기기의 한계가 존재하며, 더불어서 전송속도 역시 한계가 있다.



근본적으로 IDE는 병렬이라는 점에서 한계가 생기기 때문에 직렬연결로 연결방식을 변경했으며, 하나의 SATA커넥션은 하나의 채널로 인식됩니다. 따라서, 기존과 같은 점퍼 설정 등이 필요없고, 하나 기기의 속도가 다른 기기의 속도에 영향을 미치지 않고 독립적으로 작동합니다.





SAS

SCSI의 직렬연결버전으로 SCSI 역시 병렬연결로 인해서 연결자체의 번잡함이 존재하기 때문에 이를 해소하기 위해서 나온 방식이며, 역시 SCSI와 같이 별도의 컨트롤 러가 필요합니다

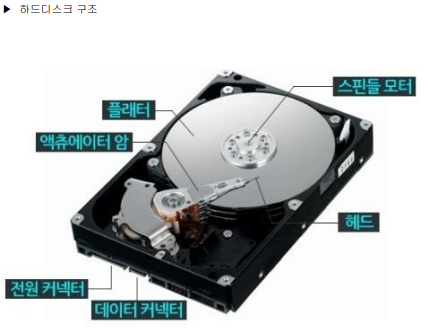

 하드 디스크  구조

하드디스크

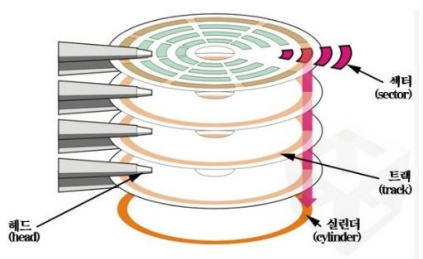

하드디스크 내부구조

- 데이터는 가장 외곽에서 부터 안쪽으로 저장된다.

- 용량 = C * H * S * sector size ( 512byte )

C : Cylinder 수, H : Header 수, S : 한 Track의 Sector 수



 파티션의 정의

어떤 한 디스크의 분할영역으로 디스크를 여러 개의 서로 다른 파티션으로 나누어 사용.



1. MBR ( Master Boot Record )



- 첫 번째 디스크의 첫 번째 트랙의 첫 번째 섹터.

- 컴퓨터가 처음 부팅될 때 BIOS가 읽고 시작하는 부분.

- 파티션에 대한 정보(Partition Table)가 있다.

BIOS는 이 정보를 읽고 active 파티션을 찾아 그 파티션의 부트섹터를 읽게 된다.



2. 파티션의 종류



- Primary 파티션 : 4개까지만 허용한다.

- Extended 파티션 : 1개만 허용한다.

- Logical 파티션 : Extended 파티션이 있는 경우 Logical 파티션이 1개이상이 필요 ( 해당 파티션의 경우 파티션 넘버가 "5" 부터 시작 )
