[Network / MPLS ] MPLS 구성

 MPLS setting

ip cef

mpls label protocol [ldp /tcp]
mpls ldp router-id loopback 0  => loopback이 없다면 물리적 interface ip 사용
interface g1/0
mpls ip => mpls 가 동작할 interface 지정 CE-FE 구간은 interface 지정 X





<vios1>
Router(config)#ip cef
Router(config)#mpls label protocol ldp
Router(config)#mpls ldp rou
Router(config)#mpls ldp router-id loopback 0
Router(config)#int g0/1
Router(config-if)#mpls ip


<vios2>
Router(config)#ip cef
Router(config)#mpls label protocol ldp
Router(config)#mpls ldp router-id loopback 0
Router(config)#int g0/1
Router(config-if)#mpls ip
Router(config-if)#int g0/2
Router(config-if)#mpls ip

<vios3>
Router(config)#ip cef
Router(config)#mpls label protocol ldp
Router(config)#mpls ldp router-id loopback 0
Router(config)#int g0/1
Router(config-if)#mpls ip
Router(config-if)#int g0/2
Router(config-if)#mpls ip

<vios4>
Router(config)#ip cef
Router(config)#mpls label protocol ldp
Router(config)#mpls ldp rou
Router(config)#mpls ldp router-id loopback 0
Router(config)#int g0/1
Router(config-if)#mpls ip







mpls forwarding-table



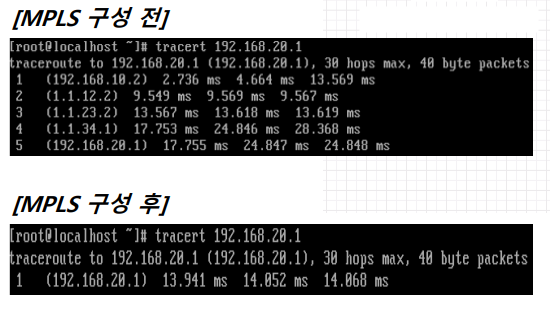

 MPLS 구성 확인

 <LDP  neighbor >

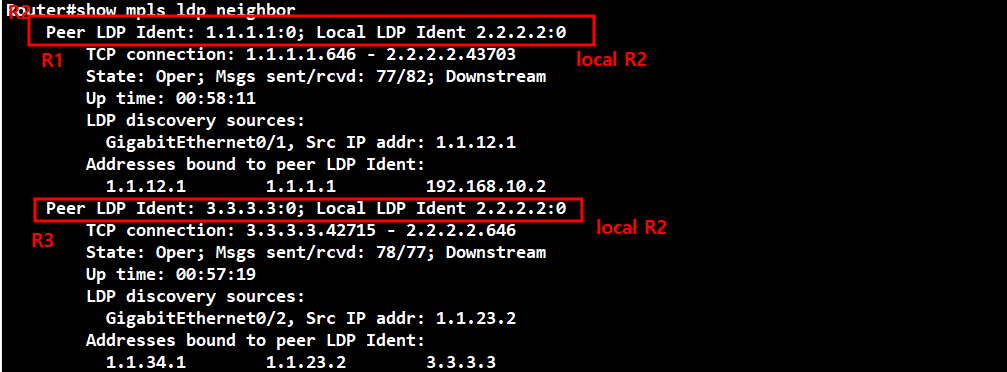

show  mpls ldp neighbor



 <LFIB(Label forwarding information Base>

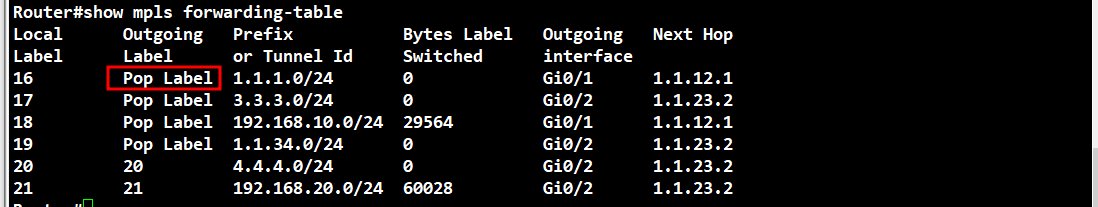

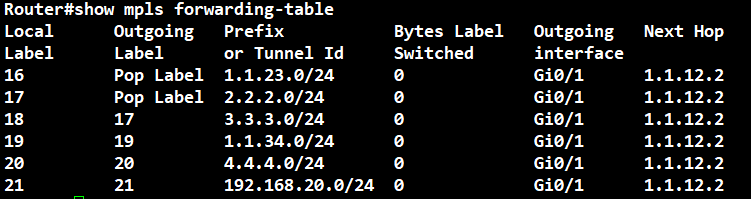

show  mpls forwarding-table

pop Label 을 라벨을 제거하고 전송하라는 의미

byte label switched는 mpls 가 전송한 패킷의 양



<LIB(Label  information Base>

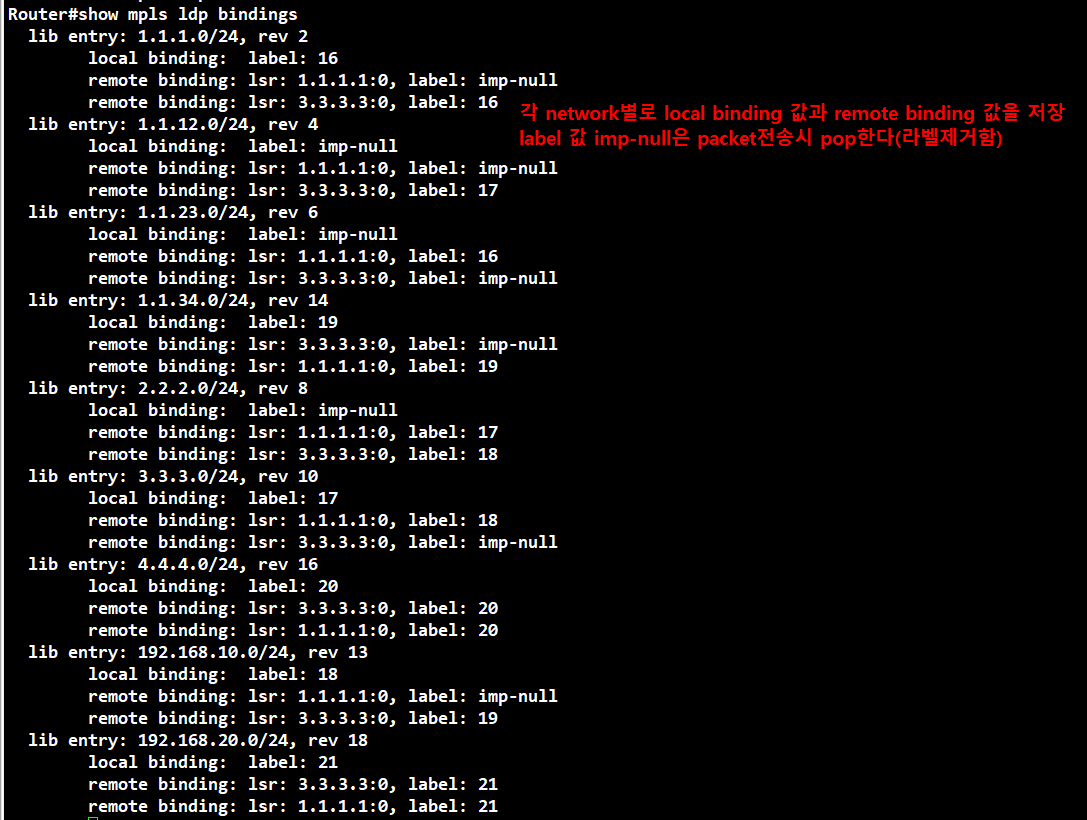

show  mpls ldp binding

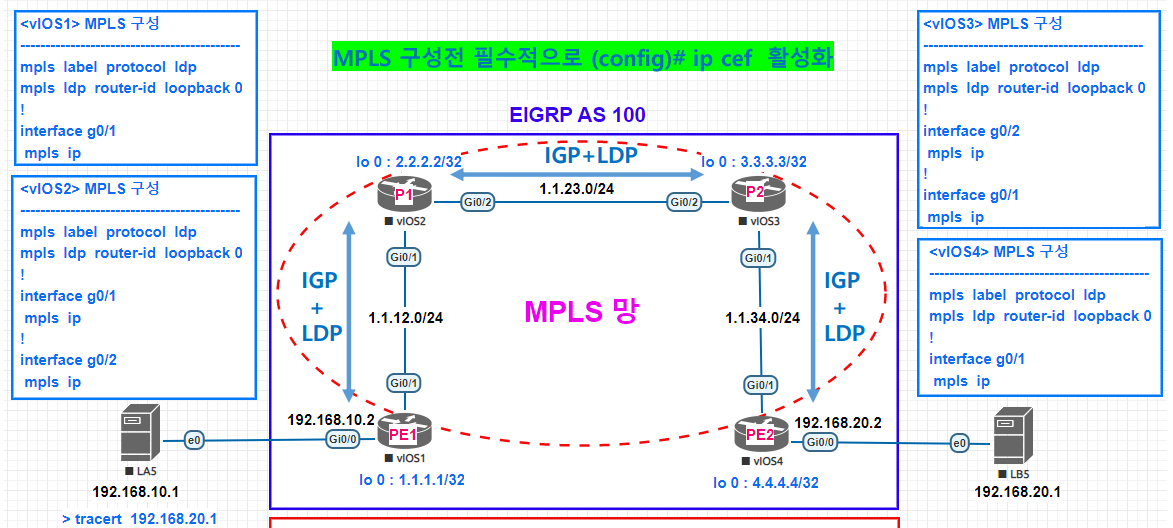

  MPLS 구성2

<vios2>
vios2(config)#ip cef
vios2(config)#mpls label protocol ldp
vios2(config)#mpls ldp router-id loopback 0
vios2(config)#mpls label range 20 29
vios2(config)#int g0/0
vios2(config-if)#mpls ip


<vios3>
vios3(config)#ip cef
vios3(config)#mpls label protocol ldp
vios3(config)#mpls ldp router-id loopback 0
vios3(config)#mpls label range 30 39
vios3(config)#int g0/0
vios3(config-if)#mpls ip
vios3(config)#int g0/1
vios3(config-if)#mpls ip

<vios4>
vios4(config)#ip cef
vios4(config)#mpls label protocol ldp
vios4(config)#mpls ldp router-id loopback 0
vios4(config)#mpls label range 40 49
vios4(config)#int g0/0
vios4(config-if)#mpls ip
vios4(config)#int g0/1
vios4(config-if)#mpls ip

<vios5>
vios(config)#ip cef
vios5(config)#mpls label protocol ldp
vios5(config)#mpls ldp router-id loopback 0
vios5(config)#mpls label range 50 59
vios5(config)#int g0/0
vios5(config-if)#mpls ip
vios5(config)#int g0/1
vios5(config-if)#mpls ip

clear mpls ldp neighbor *

만약에 claer해도 적용되지 않는다면 write 한 후 reload 해줍니다.



<Vios 1>



vios3

vios4

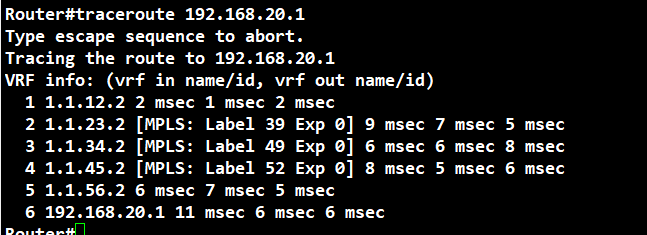

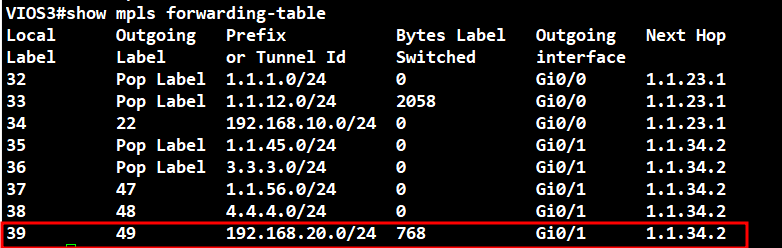

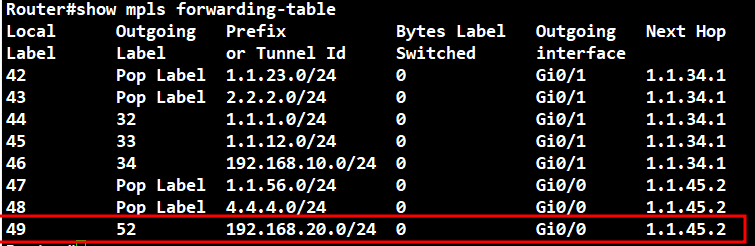

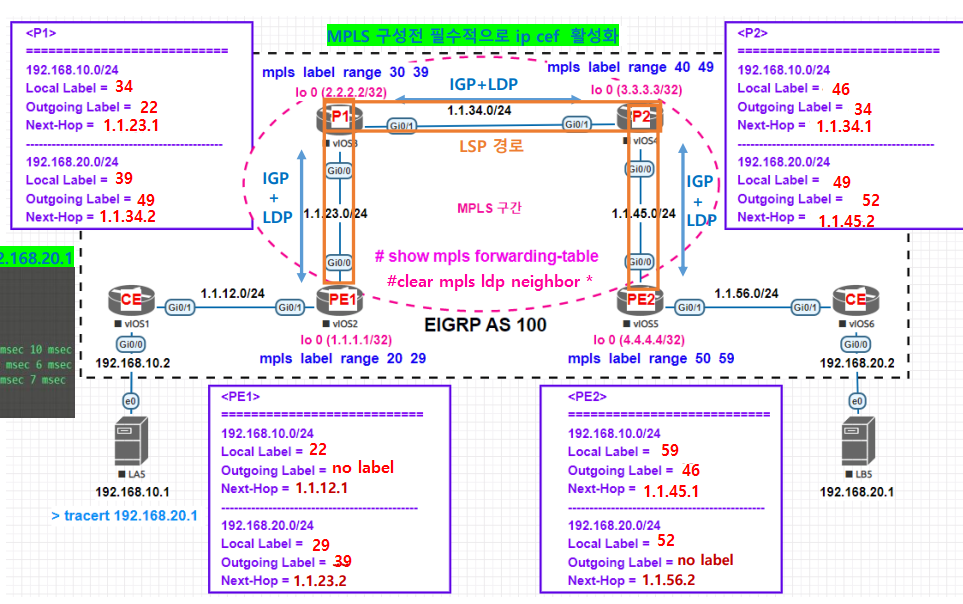

39 -> 49 -> 52  의 라벨 순으로 길을 찾아가진다.
